وال پست چیست؟
وال پست عضوی است که میانقاب‌ها سازه‌ای و غیر سازه‌ای و تیغه‌ها را به اسکلت ساختمان، برای مقاومت در برابر نیروهای جانبی باد و زلزله متصل می‌کند. میانقاب‌ها دیوارهایی هستند که به واسطه اتصال یا عدم اتصال آن‌ها به سازه، نام آن‌ها تغییر کرده و به 2 دسته میانقاب سازه‌ای یا غیر سازه‌ای تقسیم می‌شوند. تیغه‌ها نیز دیوارهایی هستند که خارج از قاب‌های سازه‌ای اجرا می‌شوند و نام‌گذاری آن‌ها هیچ ارتباطی به ضخامت این دیوارها ندارد.
انواع وال پست:
وال پست به معنای نگهدارنده دیوار و به ۲ صورت وال پست قائم و وال پست افقی است.
این وال پست‌ها سبب درگیری دیوار با اسکلت و در نتیجه استحکام دیوار خواهد شد.
وال پست قائم در زمانی که دهانه شما بزرگ باشد از روی تیر طبقه پایین به زیر تیر طبقه بالا در دهانه جوش می‌شود.
انواع اتصال وال پست
اتصال وال پست میانی به سقف
برای اجرای دیوار خارجی در یک قاب خمشی، اتصال وادار میانی به سقف یا تیر باید در راستای داخل صفحه به حالت کشویی بوده تا امکان جابجایی درون صفحه دیوار وجود داشته باشد، یعنی دیوار بتواند داخل قاب حرکت کند.باید از اتصال تلسکوپی برای اجرای دیوارهای داخلی استفاده شود. اتصال تلسکوپی به این صورت است که یک قوطی در وسط قرار گرفته و ناودانی در چهار طرف آن قرار می‌گیرد تا وادار میانی از هر طرف دارای چند میلی‌متر آزادی برای جابجایی باشد.
اتصال وال پست در اسکلت‌های فلزی به راحتی با جوش امکان‌پذیر است. در اسکلت‌های بتنی اگر هنگام بتن ریزی پلیت برای اتصال کار نگذاشته باشید، پلیت وال پست توسط رول بولت به تیر یا دال بتنی سقف یا کف متصل می‌شود.
اتصال وال پست به ستون
گیره، ناودانی منقطع و بست رادیکالی به کمک پیچ و رول پلاک به ستون متصل می‌شوند. در دیوارهایی که ارتفاعی بیش از 3.5 متر دارند باید تیرک اجرا شود. تیرک‌ها عضوهای افقی هستند که ارتفاع آزاد دیوار را کاهش می‌دهند. در این حالت، جهت جداسازی مناسب دیوار از قاب سازه‌ای، باید برای نگهداری تیرک از وال پست انتهایی استفاده کرد.
وال پست باید از بر ستون حدود 1 متر فاصله داشته باشد تا از تغییر شکل تیر در ناحیه بحرانی جلوگیری شود. برای اتصال ناودانی نشیمن به ستون نیز باید مشابه اتصال پلیت وال پست عمل کنیم.
✔️ انواع وال پست و مهار دیوار از نظر اجرایی
1.اجرای وال پست با انکر بولت و نبشی کشی؛
2.اتصال دیوار به ستون با میلگرد؛
3.اجرای تسمه دور ستون؛
4.مهار دیوار به وسیله تعبیه میلگرد در داخل ستونهای مجاور؛
5.مهار دیوار از طریق تعبیه میلگرد در داخل کف؛
6.مهار دیوار به دیوارهای برشی از طریق عبور میلگرد در سوراخ قالب ها؛
7.اجرای وال پست برای جان پناه بام (وال پست جان پناه)
کدام‌یک بهتر است؟ وال پست سنتی یا وال پست جدید؟
وال پست قدیمی نصب سخت و زمان‌بری دارد. همچنین، طول بال و گیرش کمتری نسبت به وال پست‌های نسل جدید دارد. افزون‌براین، استفاده از وال پست‌های سنتی موجب بالارفتن وزن سازه و افزایش وزن مرده برای ساختمان می‌شود. در نتیجه، ساختمان هنگام زلزله متحمل فشارهای زیادی می‌شود. بنابراین به‌تازگی اجرای وال پست‌های قدیمی تقریبا منسوخ شده است.

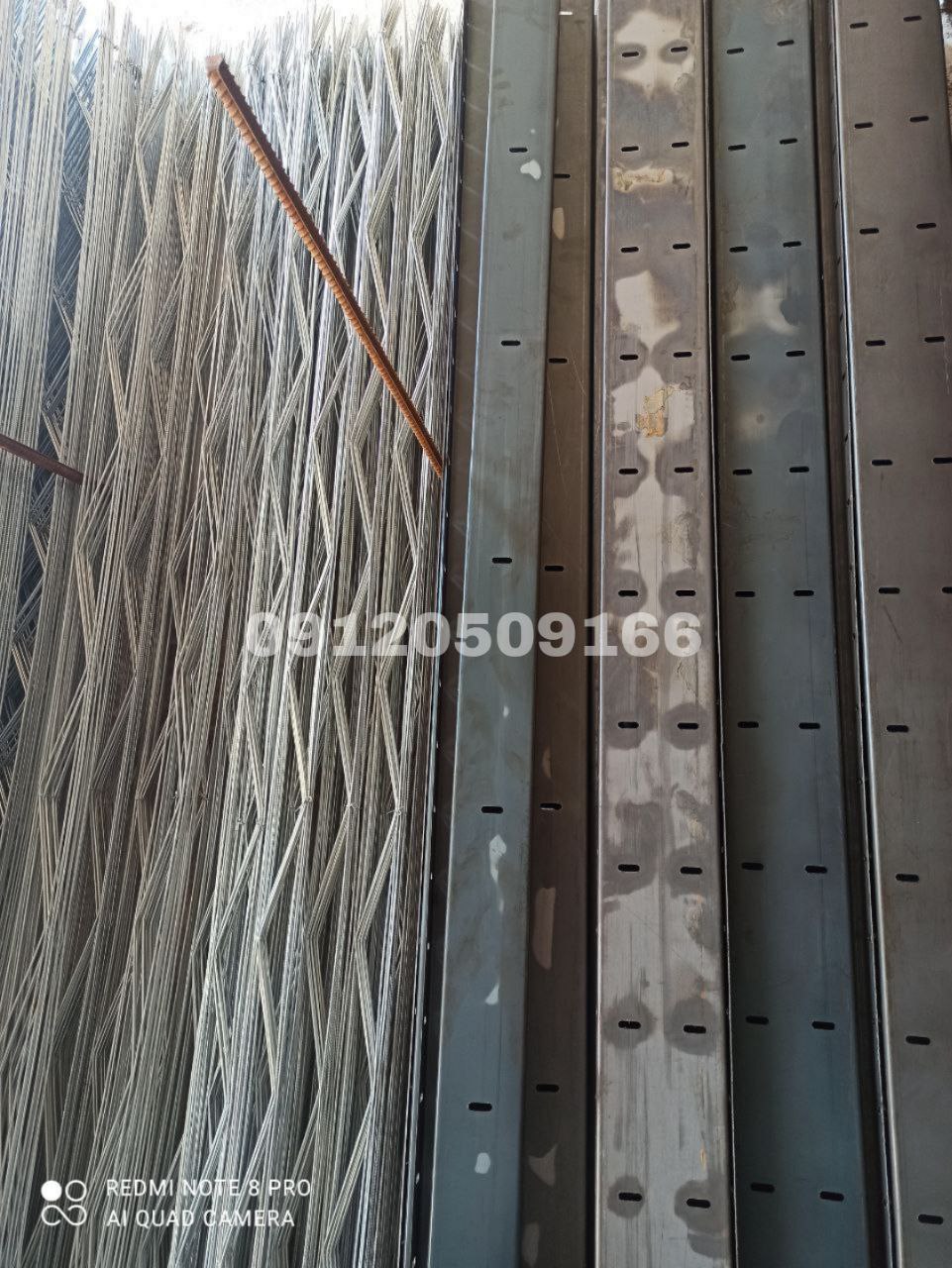

اجرای وال پست‌های جدید و آماده راحت‌تر و سریع‌تر از وال‌پست‌های سنتی است. در صورت اجرای وال پست آماده، می‌توانید به راحتی نوار وال پست را با دستگاه فرز به ارتفاع دیوار مورد نظر برش دهید. انواع وال پست آماده عمودی و افقی، وال پست منقطع، وال پست نبشی و … مثال‌هایی از این المان‌های غیر سازه‌ای پرکاربرد در طراحی دیوارها هستند
عدم اجرای وال پست چه عواقب حقوقی می‌تواند برای ناظر در پی داشته باشد؟
از آنجا که عملکرد وال پست، حفظ تعادل دیوار در اثر وارد شدن نیروی زلزله و باد می باشد، در صورتی که وال پست اجرا نشده و در زمان زلزله یا باد دیوار تخریب شود و به جان و مال افراد آسیب برساند، یکی از مقصرین حادثه، مهندس ناظر مربوطه خواهد بود.
