ناودانی منقطع چیست؟ بررسی کاربرد، مزایا و نقش آن در مقاومسازی دیوارها
مقدمه
در صنعت ساختمانسازی مدرن، ایمنی دیوارهای غیرباربر و تیغهای در برابر زلزله و نیروهای جانبی اهمیت ویژهای دارد. برای افزایش پایداری این دیوارها، از روشهای مختلفی مانند میلگرد بستر، والپست و ناودانی منقطع استفاده میشود.
در این میان، ناودانی منقطع یکی از اجزای مهم و هوشمندانهای است که نقش کلیدی در اتصال ایمن دیوار به سازه اصلی (ستون، تیر یا سقف) دارد.
ناودانی منقطع چیست؟

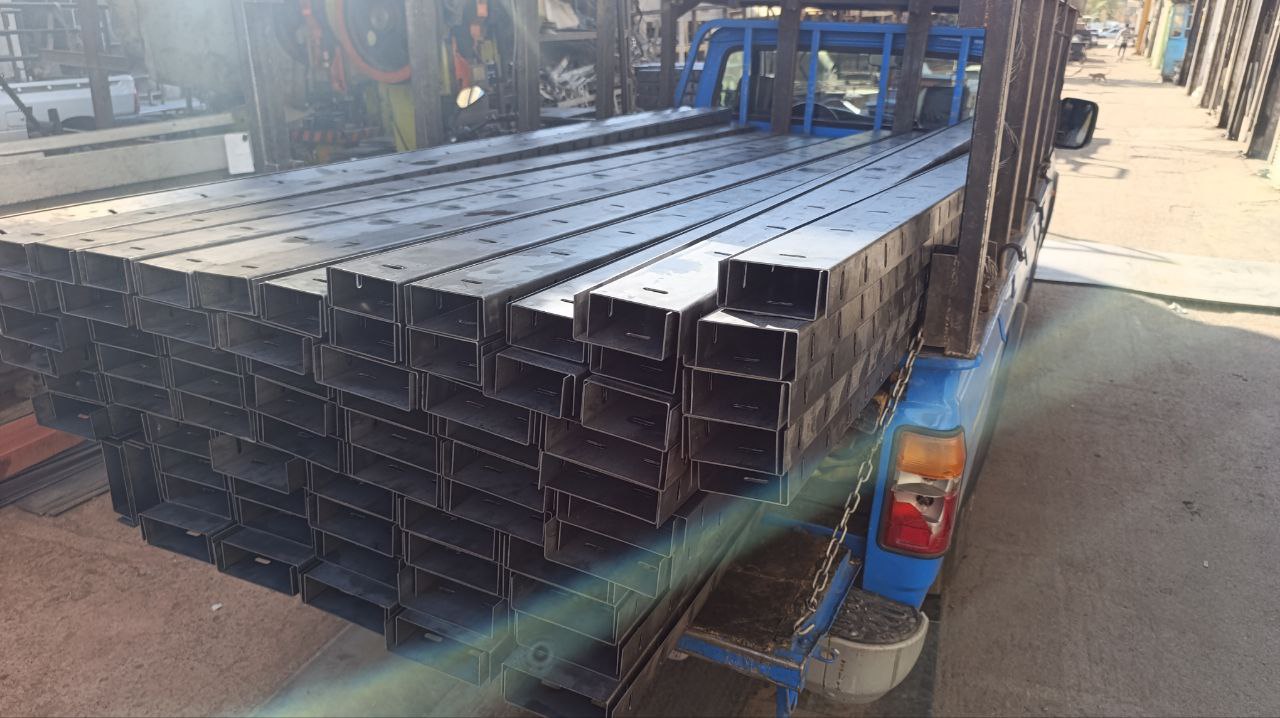

ناودانی منقطع (Discontinuous Channel) نوعی پروفیل فولادی U شکل است که در امتداد طول خود دارای بریدگیها یا شیارهای منظم میباشد. این شیارها باعث میشوند که ناودانی علاوه بر داشتن استحکام بالا، انعطافپذیری مناسبی در برابر حرکات جزئی سازه داشته باشد.
به زبان ساده، ناودانی منقطع مانند یک رابط بین دیوار و سازه عمل میکند و اجازه میدهد در هنگام زلزله یا نشست زمین، دیوار بدون آسیب جدی، حرکات محدود سازه را دنبال کند.
جنس و مشخصات فنی ناودانی منقطع
ناودانی منقطع معمولاً از ورق فولادی گالوانیزه گرم با ضخامت ۱ تا ۲ میلیمتر ساخته میشود تا علاوه بر استحکام کافی، در برابر رطوبت و خوردگی نیز مقاوم باشد.
برخی مشخصات متداول آن عبارتاند از:
- طول شاخه: ۳ تا ۴ متر
- عرض پایه: متناسب با ضخامت دیوار (معمولاً ۸ تا ۱۵ سانتیمتر)
- ضخامت ورق: ۱، ۱.۲۵ یا ۱.۵ میلیمتر
- فاصله شیارها: حدود 15 تا 20 سانتیمتر
کاربرد ناودانی منقطع در ساختمانسازی
- اتصال دیوار غیرباربر به ستون یا تیر
ناودانی منقطع در محل تقاطع دیوار با ستون یا سقف نصب میشود تا دیوار از سازه جدا نباشد ولی در عین حال، اتصال آن صلب نباشد. - جلوگیری از ترک در محل اتصال دیوار و سازه
در زمان زلزله، نیروهای جانبی از طریق ناودانی به سازه منتقل میشوند و از تمرکز تنش در دیوار جلوگیری میشود. - جذب تغییر شکلهای سازهای (نشست یا ارتعاش)
به دلیل وجود بریدگیها، ناودانی میتواند حرکتهای جزئی را بدون ایجاد شکست در دیوار تحمل کند. - افزایش عمر مفید دیوار و ایمنی کلی سازه
این سیستم باعث میشود دیوارها در طول زمان دچار جداشدگی، ترک یا ریزش نشوند.
نحوه نصب ناودانی منقطع
- محل نصب مشخص شود:
ناودانی معمولاً در امتداد عمودی در دو طرف دیوار (در کنار ستونها) و در امتداد افقی در زیر سقف یا تیر نصب میشود. - اتصال ناودانی به سازه:
با استفاده از پیچ، انکر بولت یا رولپلاک فلزی به ستون یا تیر متصل میشود. - کارگذاری میلگرد بستر درون ناودانی:
در هر رج دیوار، میلگرد بستر از داخل ناودانی عبور داده میشود تا اتصال بین دیوار و سازه پیوسته و مقاوم شود. - پر کردن فضای خالی:
پس از اجرای دیوار، فضای خالی داخل ناودانی با ملات پر میشود تا انسجام نهایی بهدست آید.
