آموزش نصب ناودانی منقطع مرحله به مرحله + نکات اجرایی
در سالهای اخیر، استفاده از ناودانی منقطع بهعنوان یکی از روشهای اصولی مهار دیوارهای غیرسازهای، جایگزین بسیاری از روشهای سنتی وال پست شده است. اجرای صحیح این قطعه فلزی، نقش مهمی در افزایش ایمنی ساختمان، کاهش خسارتهای ناشی از زلزله و دریافت تأییدیه ناظر دارد.
با این حال، هنوز بسیاری از مجریان ساختمان، ناودانی منقطع را بدون رعایت جزئیات اجرایی نصب میکنند؛ موضوعی که میتواند باعث ترکخوردگی دیوار، جداشدگی تیغهها و حتی مردود شدن پروژه در زمان بازدید ناظر شود.
در این مقاله، مراحل اجرای ناودانی منقطع را از ابتدا تا انتها به زبان ساده و کاربردی بررسی میکنیم و نکات اجرایی مهمی را که معمولاً در کارگاهها نادیده گرفته میشود، توضیح خواهیم داد.
ناودانی منقطع چیست؟

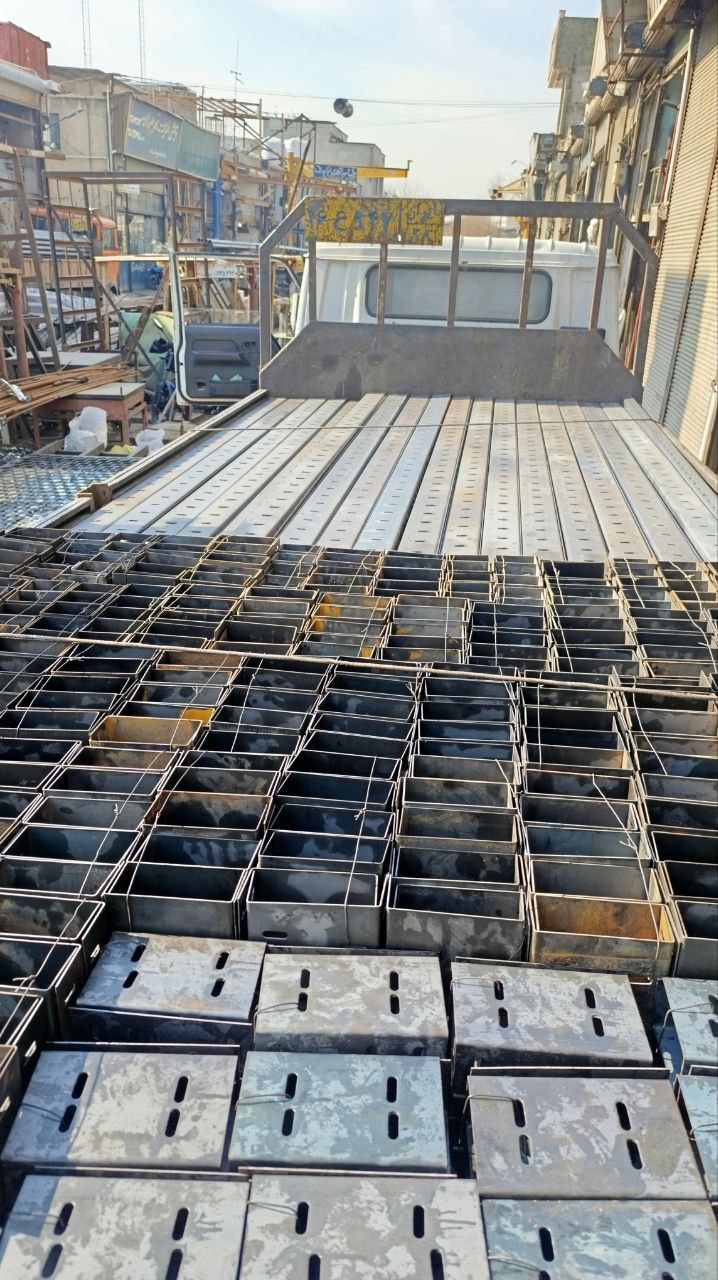

ناودانی منقطع، قطعات کوتاهی از پروفیل ناودانی است که در محل اتصال دیوارهای غیرسازهای به ستون یا اعضای سازه نصب میشود. برخلاف وال پستهای قدیمی که بهصورت یکپارچه اجرا میشدند، این قطعات به شکل مجزا نصب شده و امکان حرکت نسبی دیوار در هنگام زلزله را فراهم میکنند.
این روش علاوه بر کاهش هزینه اجرا، سرعت نصب بالاتری دارد و مطابق ضوابط جدید صنعت ساختمان نیز قابل استفاده است.
مزایای اجرای صحیح ناودانی منقطع
اجرای اصولی ناودانی منقطع مزایای متعددی دارد، از جمله:
- افزایش ایمنی دیوارهای داخلی و پیرامونی
- جلوگیری از ریزش دیوار هنگام زلزله
- کاهش ترکهای ناشی از نشست ساختمان
- اجرای سریعتر نسبت به وال پست سنتی
- کاهش مصرف فولاد
- کاهش هزینههای اجرا
- تأیید آسانتر توسط مهندس ناظر
- افزایش عمر مفید دیوار
ابزار و تجهیزات موردنیاز برای نصب ناودانی منقطع
قبل از شروع اجرا، بهتر است تمام تجهیزات موردنیاز آماده باشند.
وسایل موردنیاز عبارتاند از:
- ناودانی منقطع با ابعاد مناسب
- صفحه پلیت
- پیچ و رول بولت یا انکر
- دستگاه جوش
- سنگ فرز
- متر
- تراز
- ریسمان کار
- گونیا
- چکش
- دریل بتنکن
- ضدزنگ فلز
استفاده از ابزار مناسب باعث افزایش دقت اجرا و کاهش خطا خواهد شد.
مرحله اول؛ بررسی نقشه اجرایی
اولین و مهمترین مرحله، مطالعه دقیق نقشههای سازه و معماری است.
در این مرحله باید موارد زیر مشخص شود:
- محل قرارگیری دیوارها
- محل ستونها
- نوع دیوار
- ضخامت دیوار
- ارتفاع دیوار
- محل نصب ناودانیهای منقطع
بسیاری از اشتباهات اجرایی به دلیل بیتوجهی به این مرحله رخ میدهد.
مرحله دوم؛ اندازهگیری محل نصب
پس از مشخص شدن محل اجرا، باید محل دقیق نصب روی ستون یا عضو سازهای علامتگذاری شود.
در این مرحله رعایت موارد زیر اهمیت دارد:
- فاصلهها مطابق نقشه باشد.
- محل نصب کاملاً تراز باشد.
- ناودانیها روبهروی یکدیگر قرار گیرند.
- خطای اندازهگیری به حداقل برسد.
مرحله سوم؛ برش ناودانی
در این مرحله، ناودانیها با توجه به ابعاد تعیینشده برش داده میشوند.
نکات مهم:
- برش کاملاً صاف باشد.
- لبههای تیز گرفته شود.
- هیچ تابخوردگی ایجاد نشود.
- از دستگاه مناسب استفاده شود.
مرحله چهارم؛ نصب صفحه پلیت
اگر در نقشه صفحه پلیت پیشبینی شده باشد، ابتدا باید صفحه پلیت روی ستون نصب شود.
روش نصب:
- جوشکاری
- رول بولت
- انکر بولت
نوع اتصال باید مطابق نقشه اجرایی انتخاب شود.
مرحله پنجم؛ نصب ناودانی منقطع
در این مرحله ناودانی روی صفحه پلیت یا مستقیماً روی ستون نصب میشود.
موارد مهم هنگام نصب:
- تراز بودن قطعه
- استحکام اتصال
- کیفیت جوش
- عدم ایجاد پیچش
پس از نصب باید کنترل شود که قطعه هیچگونه لقی نداشته باشد.
مرحله ششم؛ کنترل فاصله آزاد دیوار
یکی از مهمترین نکات اجرایی، ایجاد فاصله مناسب بین دیوار و سازه است.
این فاصله باعث میشود هنگام زلزله، دیوار بدون وارد شدن تنش اضافی، تغییرمکان کنترلشده داشته باشد و ترک نخورد.
پر کردن این فاصله با ملات یا بتن یکی از اشتباهات رایج در اجرا است و میتواند عملکرد سیستم را مختل کند.
مرحله هفتم؛ اجرای دیوار
پس از نصب ناودانیهای منقطع، عملیات دیوارچینی آغاز میشود.
در این مرحله باید دقت شود:
- دیوار داخل ناودانی قرار گیرد.
- فشار اضافی به ناودانی وارد نشود.
- دیوار کاملاً شاقول اجرا شود.
- ملات اضافی وارد فضای حرکتی نشود.
مرحله هشتم؛ کنترل نهایی
پس از پایان کار، لازم است تمام قطعات بازبینی شوند.
چکلیست کنترل نهایی:
- کیفیت جوش
- تراز بودن ناودانیها
- فاصله صحیح دیوار از ستون
- سلامت قطعات
- اجرای صحیح دیوار
- نبود ترک یا شکستگی
مهمترین نکات اجرایی ناودانی منقطع
رعایت این نکات کیفیت اجرای پروژه را بهطور چشمگیری افزایش میدهد:
از ناودانی استاندارد استفاده کنید
ضخامت و کیفیت فولاد باید مطابق نقشه و مشخصات فنی باشد.
تمام قطعات ضدزنگ شوند
در مناطق مرطوب یا پروژههایی که احتمال خوردگی وجود دارد، استفاده از رنگ ضدزنگ ضروری است.
جوشکاری اصولی انجام شود
جوش ضعیف باعث جدا شدن ناودانی هنگام زلزله خواهد شد.
تراز بودن قطعات بررسی شود
حتی چند میلیمتر اختلاف میتواند باعث ایجاد مشکل در دیوارچینی شود.
از پر کردن فضای آزاد خودداری کنید
فضای حرکتی دیوار نباید با ملات، سیمان یا گچ پر شود.
اشتباهات رایج هنگام نصب ناودانی منقطع
بسیاری از پروژهها به دلیل همین خطاهای ساده دچار مشکل میشوند:
- استفاده از ناودانی غیراستاندارد
- جوشکاری بیکیفیت
- رعایت نکردن فاصله آزاد
- اجرای دیوار قبل از نصب ناودانی
- نصب بدون تراز
- استفاده از قطعات زنگزده
- حذف برخی قطعات برای کاهش هزینه
- بیتوجهی به نقشه اجرایی
چرا اجرای صحیح ناودانی منقطع اهمیت دارد؟
دیوارهای غیرسازهای در زلزله یکی از آسیبپذیرترین بخشهای ساختمان هستند. اگر مهار آنها بهدرستی انجام نشود، احتمال ترک، واژگونی یا ریزش افزایش مییابد. ناودانی منقطع با ایجاد امکان تغییرمکان کنترلشده، نیروهای واردشده به دیوار را کاهش داده و از خسارتهای سنگین جلوگیری میکند. به همین دلیل، رعایت جزئیات اجرایی این سیستم برای ایمنی ساکنان و دوام ساختمان ضروری است.
جمعبندی
اجرای ناودانی منقطع تنها به نصب چند قطعه فلزی محدود نمیشود؛ بلکه مجموعهای از مراحل دقیق شامل مطالعه نقشه، اندازهگیری، برش، نصب، کنترل فاصله آزاد و بازبینی نهایی است. رعایت این نکات باعث افزایش کیفیت اجرا، تأیید سریعتر پروژه توسط ناظر و عملکرد مناسب دیوارها در برابر زلزله خواهد شد. اگر از قطعات استاندارد استفاده کرده و اصول اجرایی را رعایت کنید، میتوانید از دوام و ایمنی بیشتر ساختمان اطمینان داشته باشید.
سوالات متداول
آیا ناودانی منقطع جایگزین وال پست سنتی شده است؟
در بسیاری از پروژههای جدید، بله. در صورت طراحی صحیح و اجرای مطابق ضوابط، ناودانی منقطع بهعنوان راهکاری مدرن و اقتصادی برای مهار دیوارهای غیرسازهای استفاده میشود.
آیا اجرای ناودانی منقطع نیاز به جوشکاری دارد؟
بسته به جزئیات طراحی، اتصال میتواند بهوسیله جوش، انکر بولت یا پیچ و مهره انجام شود.
مهمترین اشتباه در اجرای ناودانی منقطع چیست؟
پر کردن فضای آزاد بین دیوار و سازه با ملات یا اجرای غیراصولی اتصال، از رایجترین خطاهایی است که عملکرد سیستم را کاهش میدهد.
